지그비 플러그는 지그비 신호를 제대로 리피팅을 할까?

오늘은 지그비 플러그들이 지그비 신호를 제대로 리피팅을 하는지가 궁금하여서,

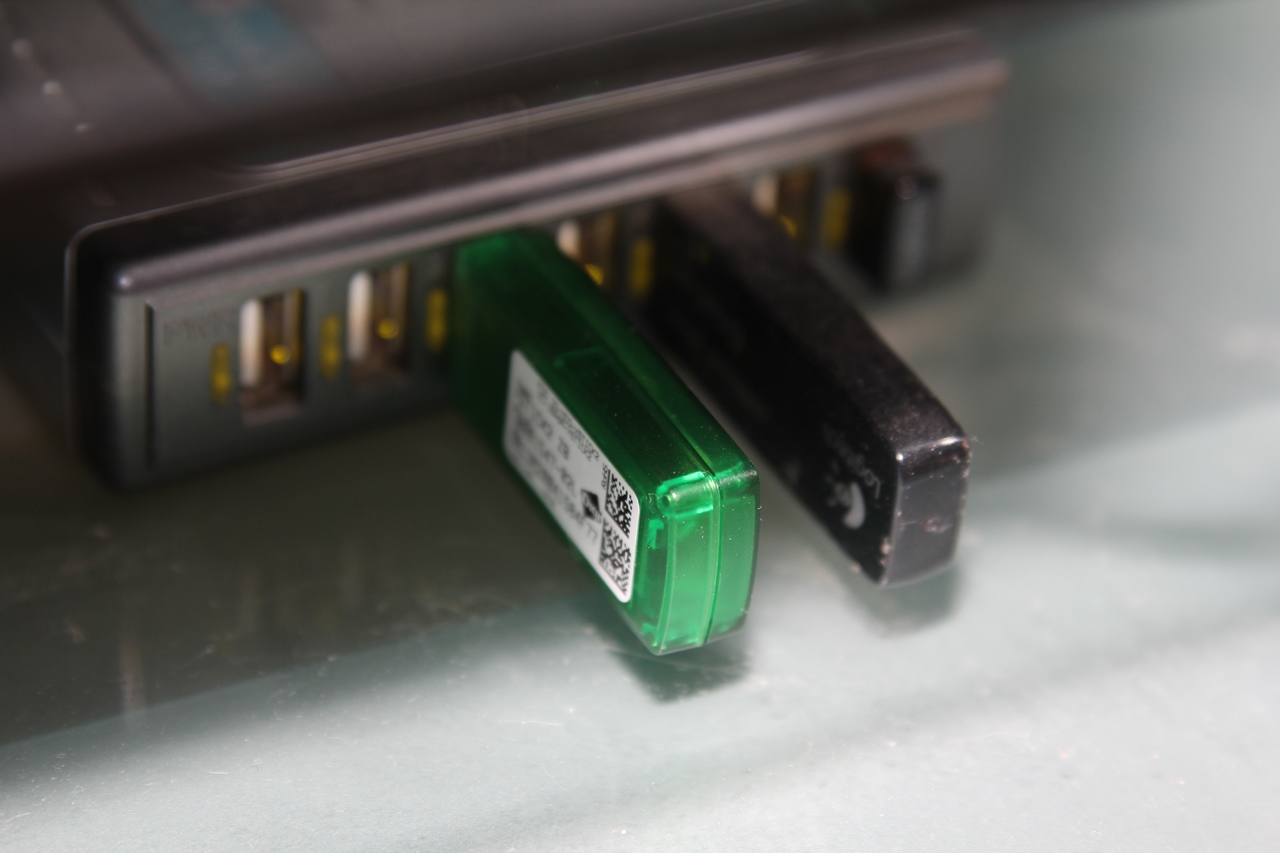

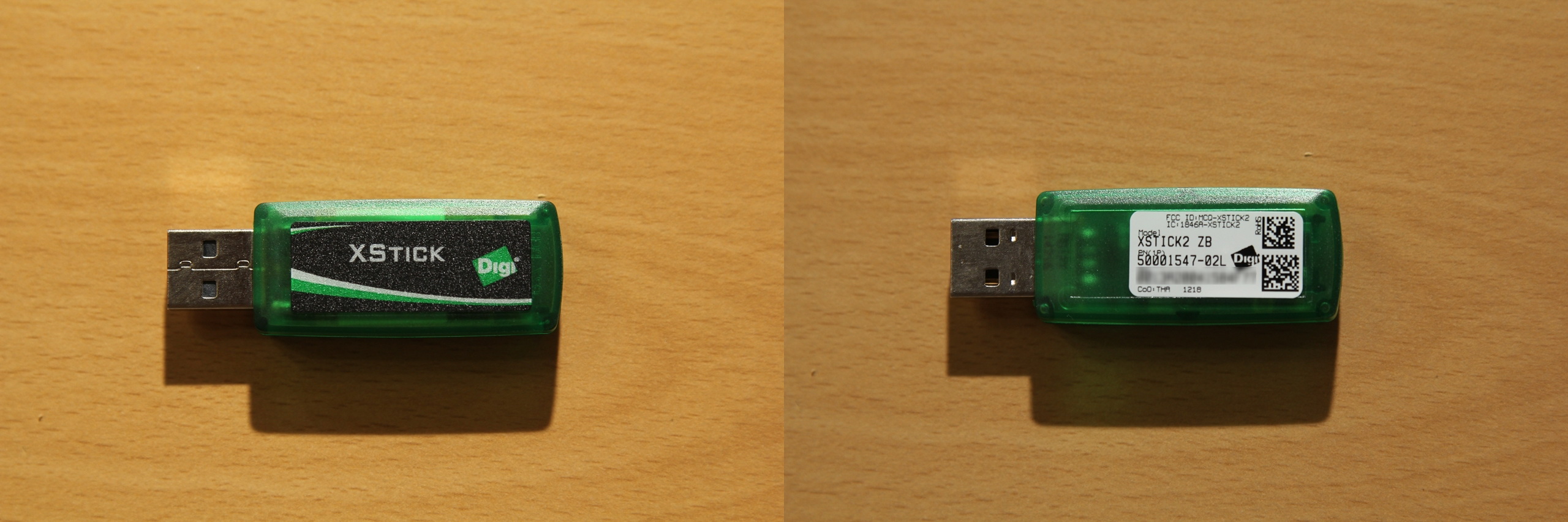

Digi XStick 동글(XU-Z11)을 구매하여 XCTU 프로그램으로 테스트를 하여 보았다.











예전부터 지그비 연결이 궁금하여 XStick 동글로 지그비 네트워크 맵을 구경하고 싶었으나,

개발자도 아닌 일반 사용자 주제에 너무 오버스러운 것 같아서 꾹 참고 있었는데,

이제는 신규 디바이스 확장보다는 기존 디바이스 운영의 비중이 더 커져서,

디바이스 마트라는 국내 쇼핑몰에서 거금 67,700원을 들여서 구매를 하였다.











그리고 IoT 카페의 '플루'님 게시글과 메뉴얼을 참조하여 XCTU 설치와 XStick 동글 설정을 마치고,



Smartthings zigbee 네트워크 맵 보는 방법

XCTU User Guide

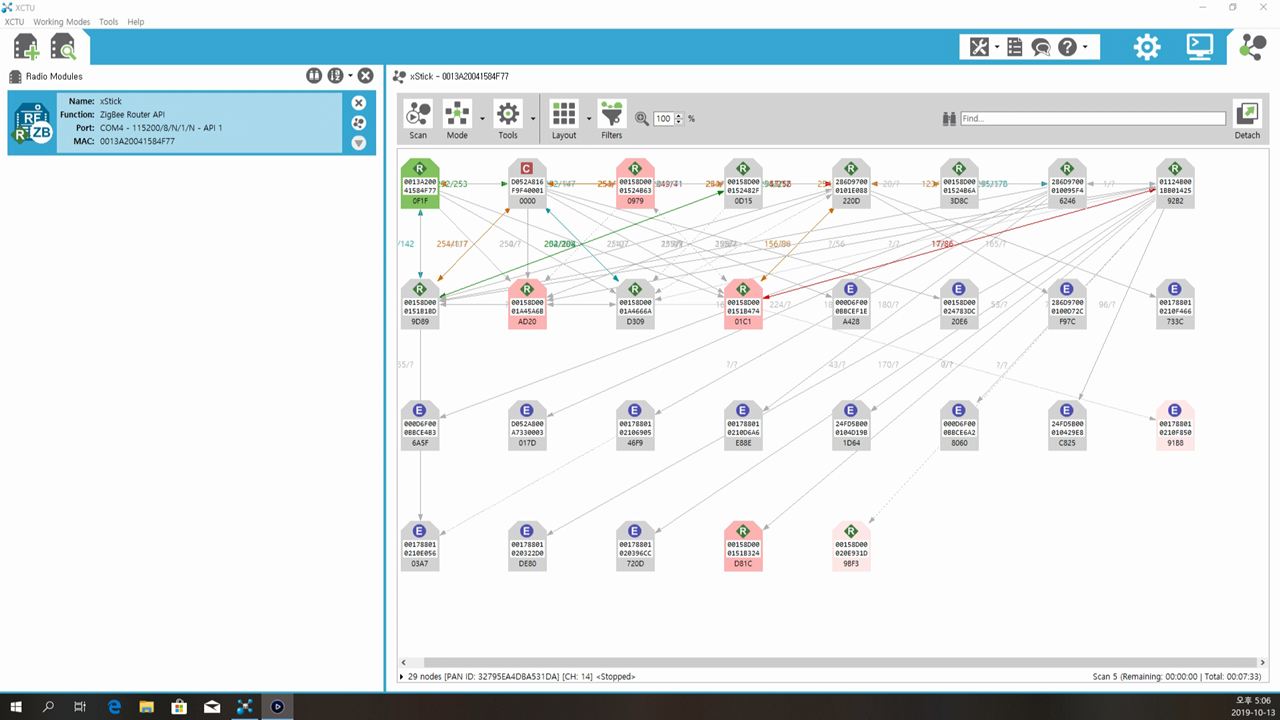

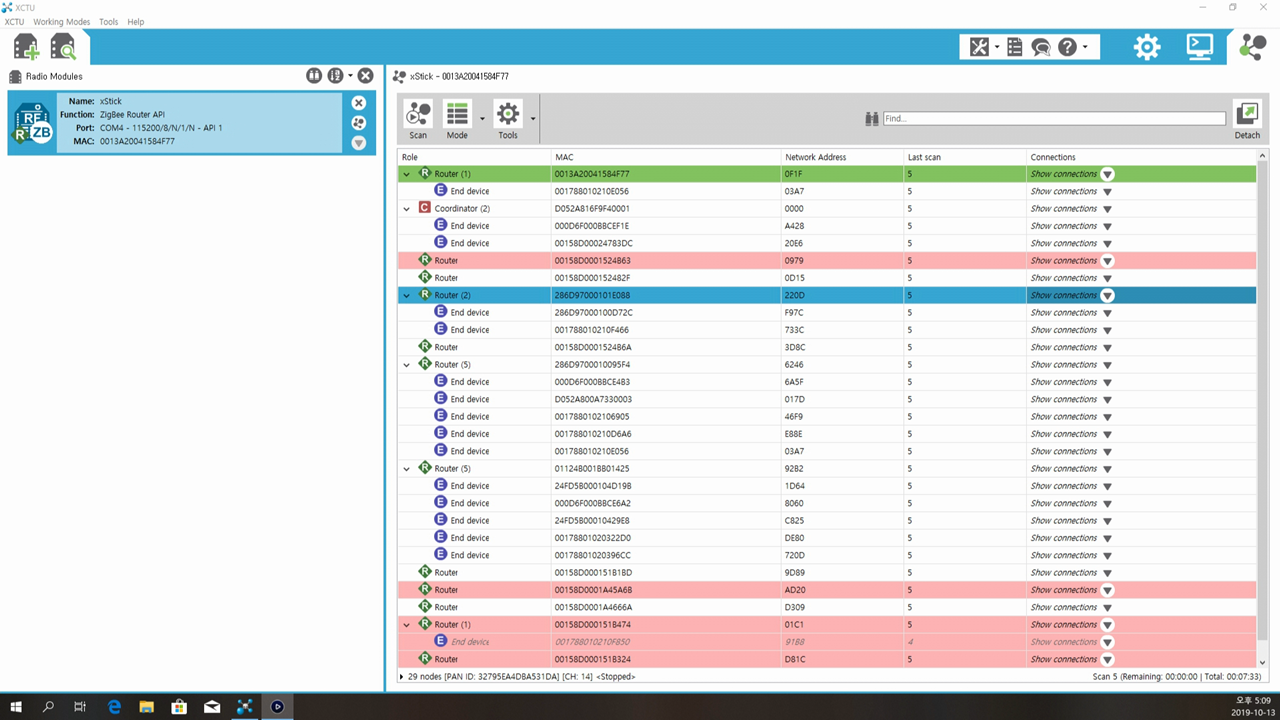

우리집 스마트싱스 허브에 직결된 지그비 디바이스들을 네트워크 맵과 테이블로 분석을 한 후에,











스마트싱스 개발자 사이트의 Zigbee ID와 하나하나씩 맵핑을 시켜서,

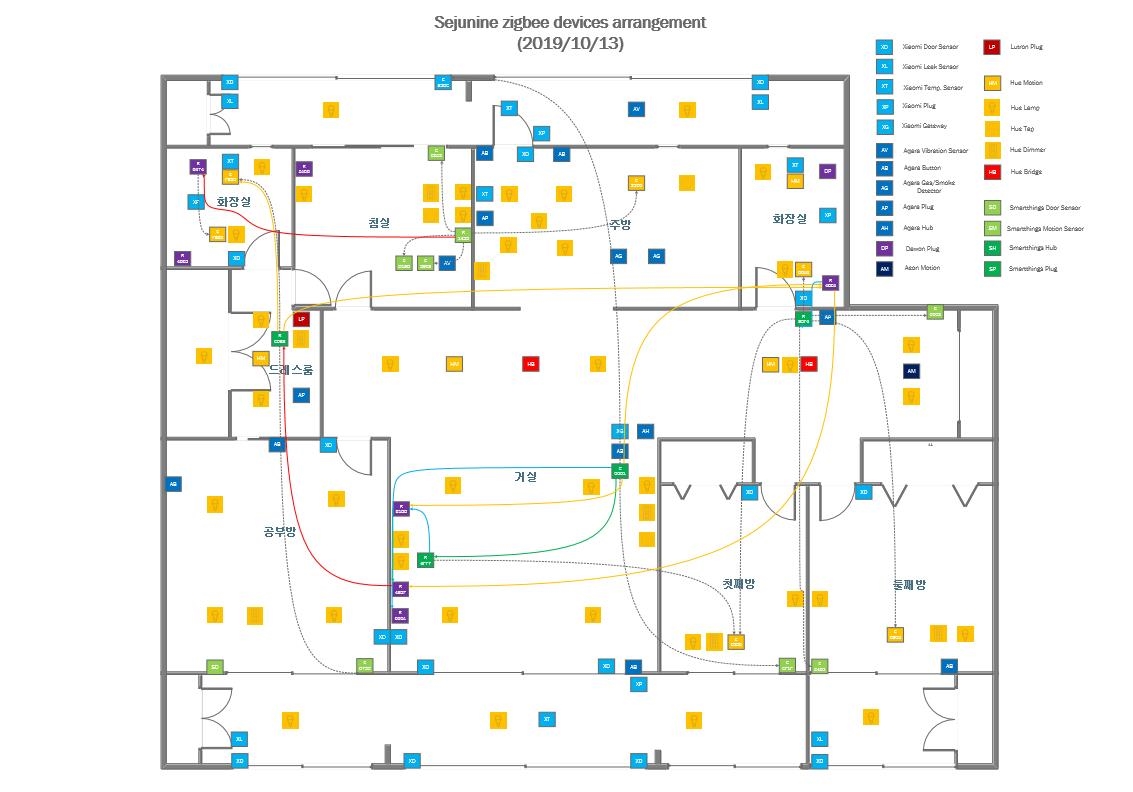

우리집 지그비 네트워크 지도를 다시 그렸더니 새로운 결과를 도출할 수가 있었다.











스마트싱스 플러그는 예상대로 라우팅 디바이스(R)와 엔드 디바이스(E)에 모두 리피팅을 하는데,

다원 지그비 플러그는 자기들 끼리는 리피팅을 하는데 엔드 디바이스엔 리피팅을 하지 않았으며,

예상 밖으로 저렴한 지그비 컨트롤러가 라우팅 디바이스와 엔드 디바이스에 모두 리피팅을 하더라.













우리집의 나머지 지그비 디바이스들인 필립스 휴와 아카라 센서들을 분석할 수가 없어서 조금은 아쉬웠지만,

그동안 장님이 코끼리를 만지듯이 추측만 하였었던 지그비 연결을 알 수가 있어서 매우 유용한 작업이었다.
