통신 단자함 커버에 패치 패널 설치기

|
728x90

나는 2015년부터 통신 단자함 앞에 허브랙을 설치하여 사용하고 있는데,

통신 단자함 커버를 개방하고 생활하자니 주방의 미관이 안 좋았었는데,



지난해 허브랙에 패치 패널을 설치하였더니, 미관도 좋고 유지보수도 편해서,

오늘은 우리 집 통신 단자함 커버에 패치 패널을 손수 설치하여 보았다.











자재는 네이버 스토어에서 통신 단자함 커버(300mm*400mm)를 16,900원에,

아마존에서 인라인 커플러 25개 팩 2세트를 44달러에,

알리 익스프레스에서 12 포트 브랭크 패치 패널 3개를 37.53달러에 구매하고,











자재가 도착하자마자 언박스 사진이고 나발이고 필요 없이, 브랭크 패치 패널에 인라인 커플러를 결합하고,











5mm 두께 플라스틱인 통신 단자함 커버를 낙수물이 바위를 뚫는다는 심정으로

오직 커터칼 하나에 의존하여 3박 4일(?)을 칼질하여 천공하였다.











그리고 통신 단자함 커버 좌우에 6mm로 볼트 구멍 12개를 뚫고,

패치 패널과 통신 단자함 커버를 결합하니 제법 그럴싸하더라.

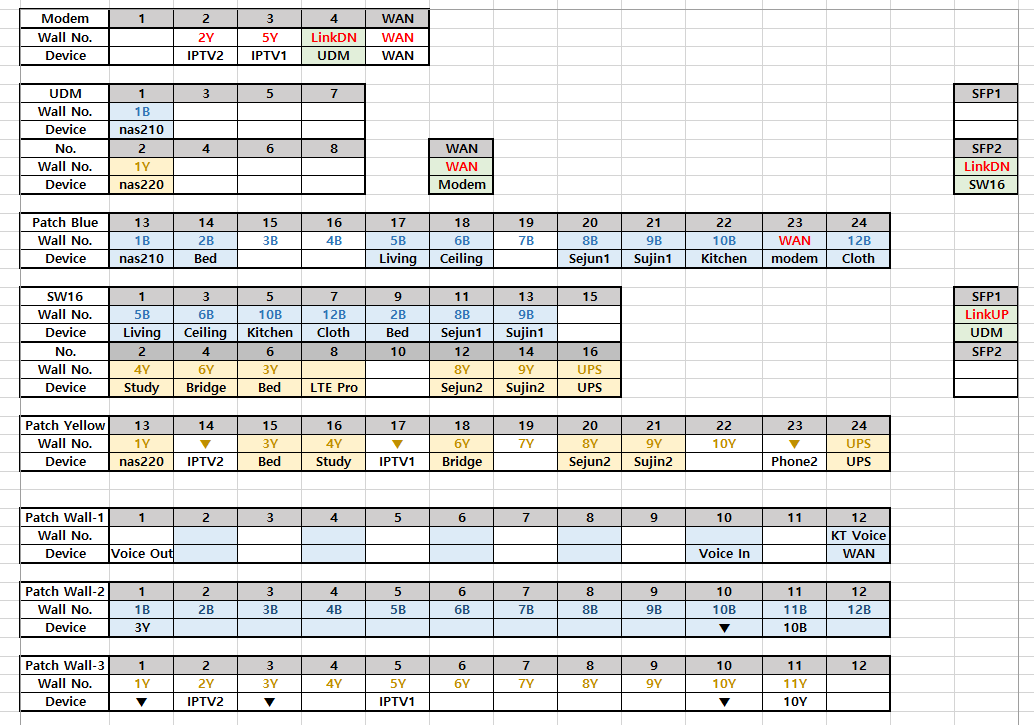

이제는 PC에서 액셀로 패치 패널 포트를 하나씩 정의하고,











마누라가 수업 중이라 인터넷이 뒤지면 절대로 안되기에, 도상 리허설만 2번 하고 저녁 6시에 수업이 끝나자마자,











통신 단자함에 DIY 한 커버를 부착하고 내부 랜케이블을 정리했는데,

랜케이블이 너무 많고 교차되어 통신 단자함 커버가 터지는 줄 알았다.











그리고 외부도 사전에 정의한 포트에 랜케이블을 연결하고, 4 포트씩 케이블 타이로 묶어서 예쁘게 정리하였다.











오늘 작업 덕분에 지난주 설치한 UniFi LTE Pro 인터넷 백업 시스템의 필드 테스트도 확실하게 해 보았다.











통신 단자함 커버에 패치 패널 설치로 주방 미관이 깔끔해졌고, 더불어 홈네트워크 유지보수도 많이 편리해져서 매우 흡족하다.



역시 보기 좋은 떡이 먹기도 좋은 법이다.











반응형
Trackback 0 And Comment 0

홈네트워크 업그레이드기 - 2. 패치 패널

|
728x90

오늘은 허브랙에 패치 패널(Patch Panel)을 설치하고 유선랜 케이블을 깨끗하게 정리하여 보았다.



패치 패널은 유선랜 케이블과 통신 장비와의 접속부(RJ45)를 한 군데에 모아 놓은 판때기인데,

유지보수의 편리함과 생산성의 향상 때문에 네트워크 분야에서는 많이 사용하는 도구이다.











나는 UniFi 24 Switch의 발열(70도)을 해결하고 유선랜 케이블을 정리하고 싶어서,

1U 패치 패널 2개를 UniFi 24 Switch 상단과 하단에 하나씩 설치하였는데,

결론적으로 허브랙 온도를 8도 정도 떨어트리는 효과가 있었다.











국내에서 판매되는 패치 패널들은 전부 키스톤잭 방식이어서,

작년 초 벽면 랜 단자 교체시 마음에 들었던 'Cable Matters'사의 패치 패널과

인라인 커플러(Inline Coupler)를 전량 아마존에서 구매하였으며,











패치 케이블은 직접 제작을 시도하였으나 불량이 많고 손가락이 너무 아파서,

이 또한 UniFi 패치 케이블(10Cm)을 급하게 구매하여 추가로 공수하였다.











패치 패널의 키스톤잭 방식은 멀쩡한 RJ45를 짤라 버리고 키스톤잭을 다시 찝어야 되는 반면에,

인라인 커플러 방식은 RJ45 랜케이블을 그대로 사용할 수 있고 유지보수도 휠씬 편리해 보였다.











모든 디바이스들이 그러하듯이 실제 설치를 하면 불량을 찾기가 매우 어려워,

사전에 48개 인라인 커플러들을 랜테스터기로 하나하나 시험을 하고서,











저녁 식사후 9시경부터 패치 패널 설치 작업을 시작했는데,

모든 작업후 케이블 정리와 청소까지 마쳤더니 새벽 1시가 되었더라.ㅠㅠ











허브랙의 패치 패널이 네트워크의 성능과는 아무런 관계가 없지만,

유지보수 편리성과 허브랙 온도 하락으로 나름 만족스러운 프로젝트였다.
