홈네트워크 업그레이드기 - 2. 패치 패널

|

오늘은 허브랙에 패치 패널(Patch Panel)을 설치하고 유선랜 케이블을 깨끗하게 정리하여 보았다.



패치 패널은 유선랜 케이블과 통신 장비와의 접속부(RJ45)를 한 군데에 모아 놓은 판때기인데,

유지보수의 편리함과 생산성의 향상 때문에 네트워크 분야에서는 많이 사용하는 도구이다.

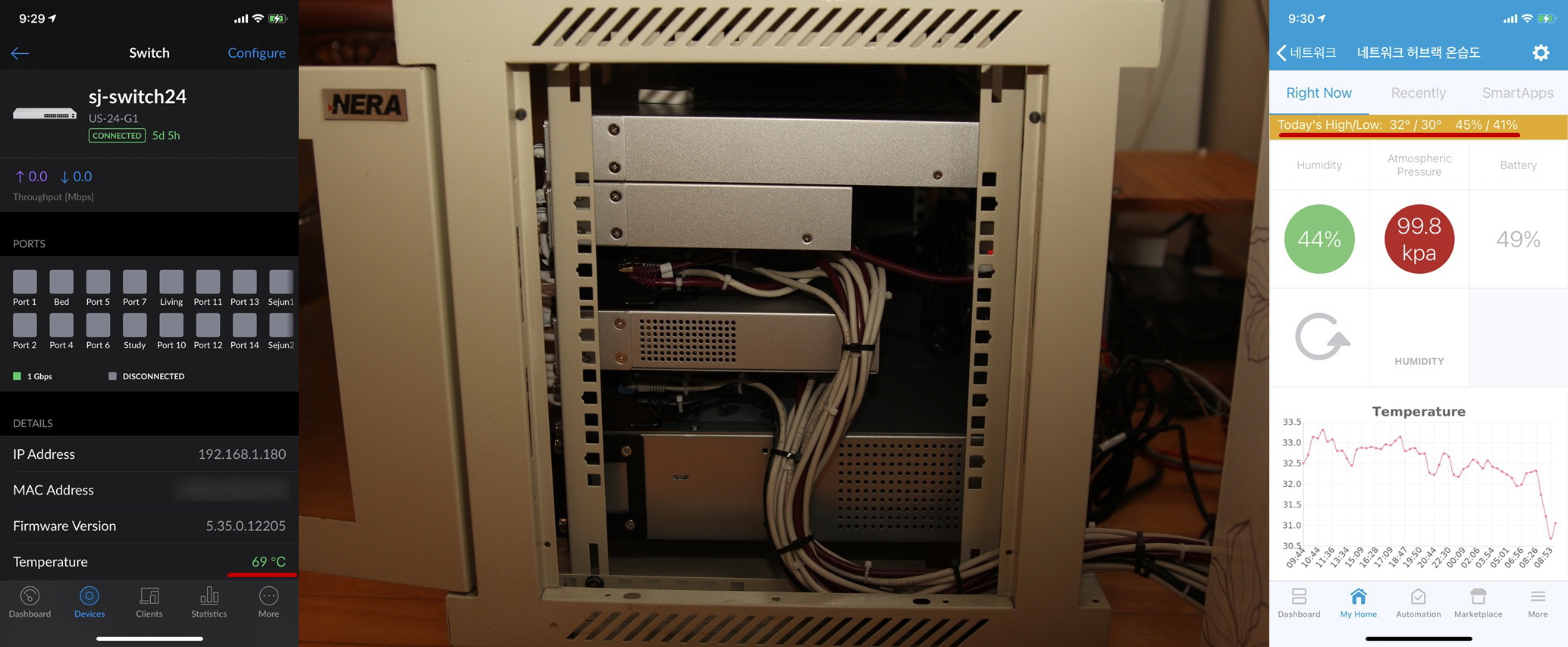

나는 UniFi 24 Switch의 발열(70도)을 해결하고 유선랜 케이블을 정리하고 싶어서,

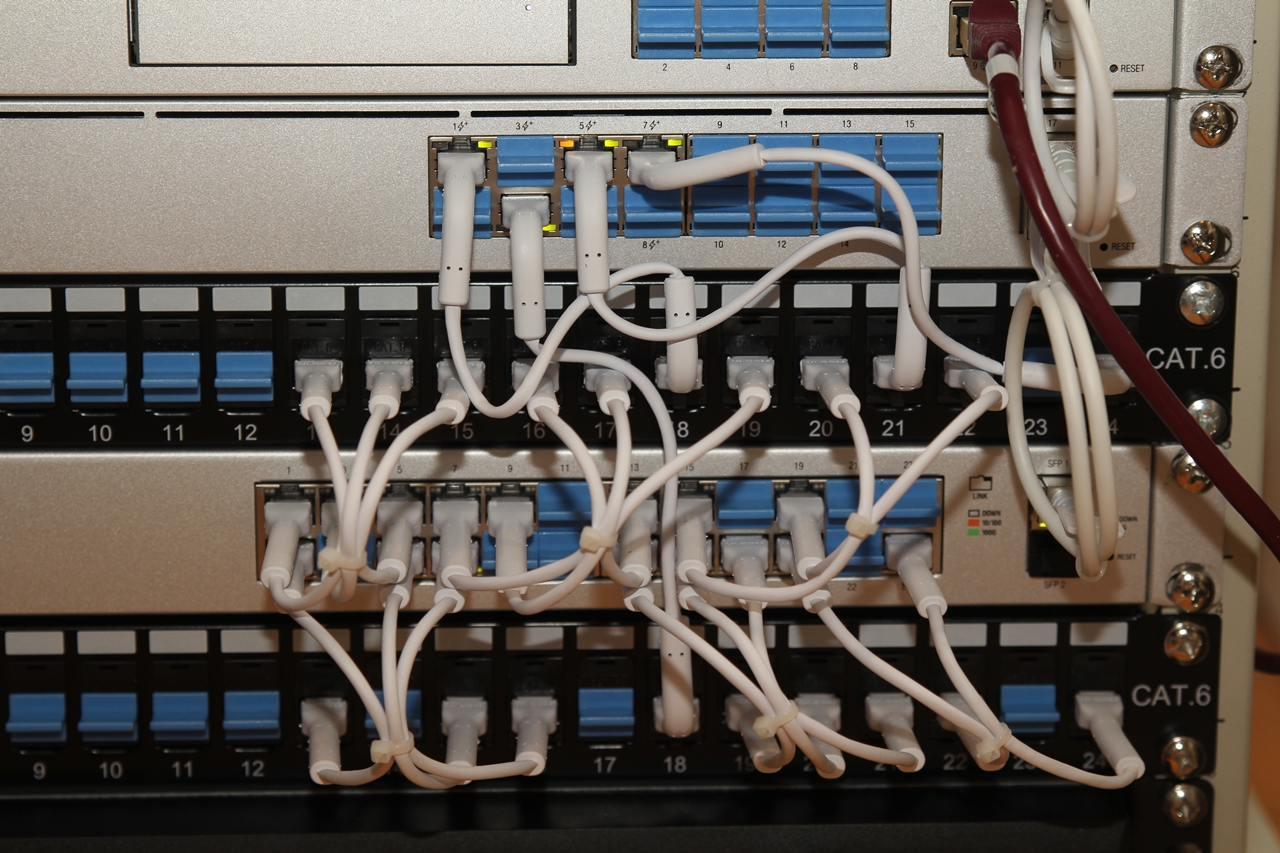

1U 패치 패널 2개를 UniFi 24 Switch 상단과 하단에 하나씩 설치하였는데,

결론적으로 허브랙 온도를 8도 정도 떨어트리는 효과가 있었다.











국내에서 판매되는 패치 패널들은 전부 키스톤잭 방식이어서,

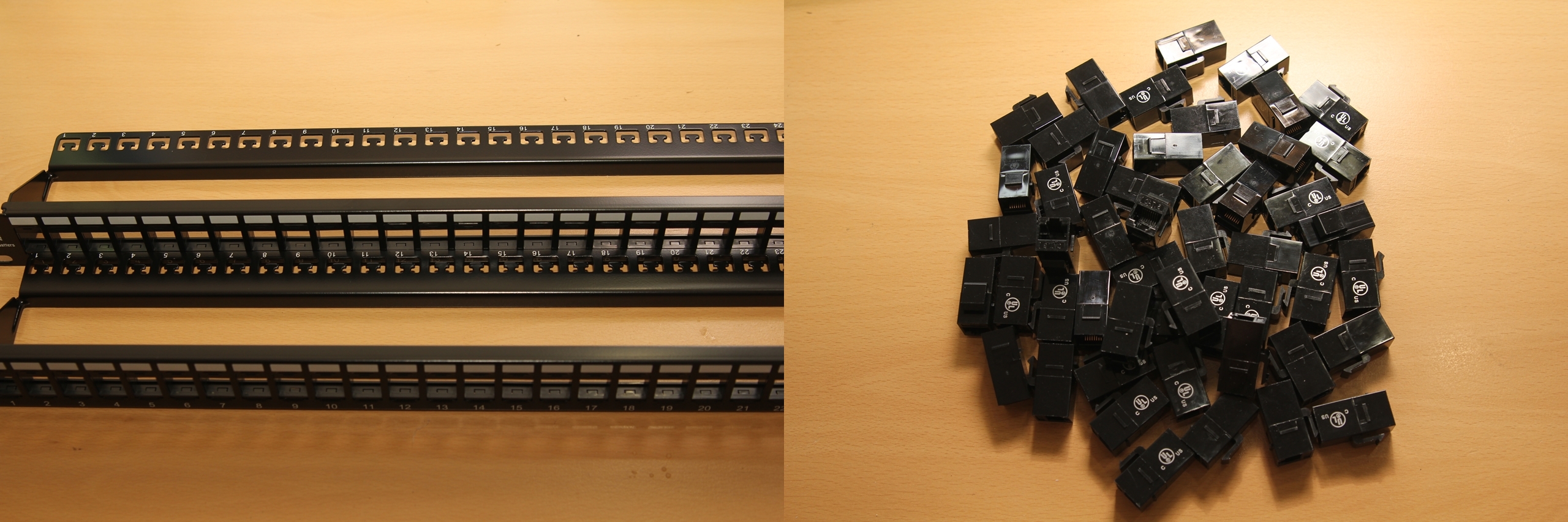

작년 초 벽면 랜 단자 교체시 마음에 들었던 'Cable Matters'사의 패치 패널과

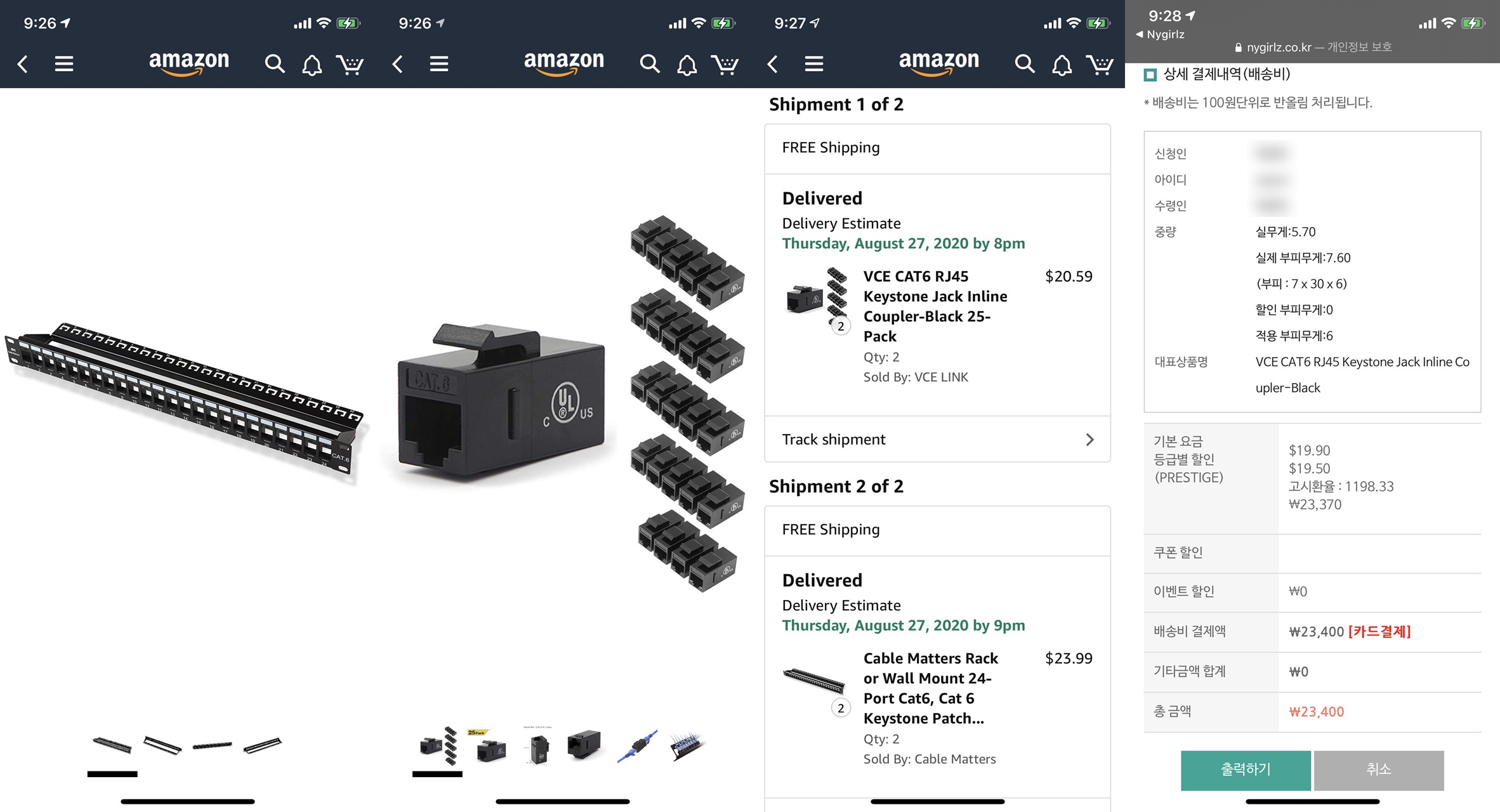

인라인 커플러(Inline Coupler)를 전량 아마존에서 구매하였으며,

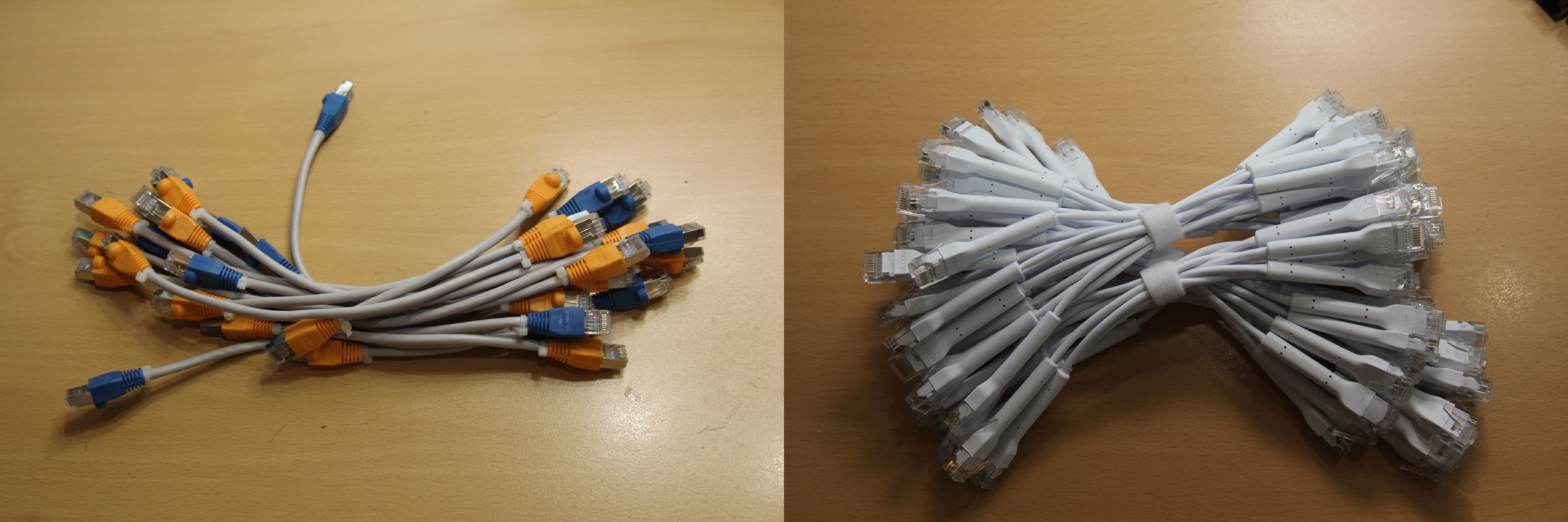

패치 케이블은 직접 제작을 시도하였으나 불량이 많고 손가락이 너무 아파서,

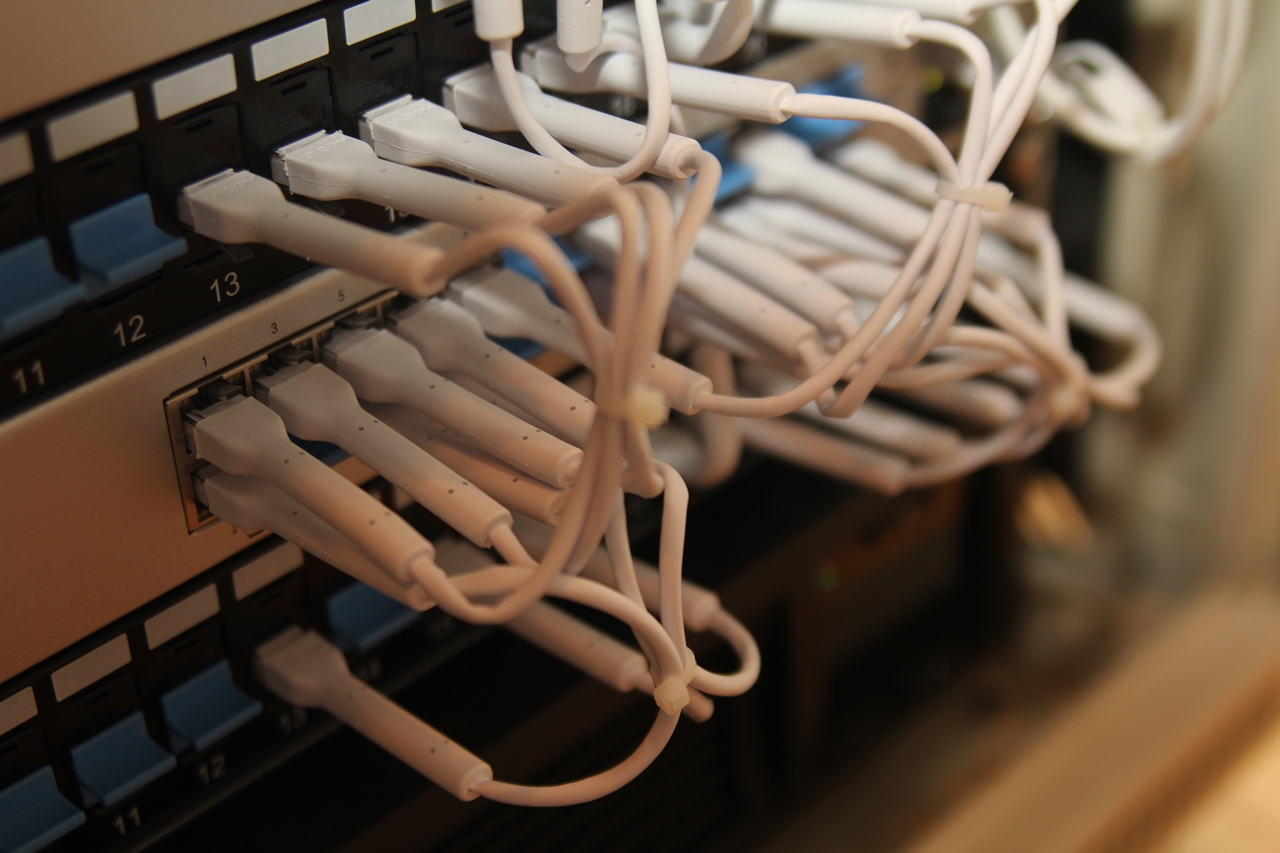

이 또한 UniFi 패치 케이블(10Cm)을 급하게 구매하여 추가로 공수하였다.











패치 패널의 키스톤잭 방식은 멀쩡한 RJ45를 짤라 버리고 키스톤잭을 다시 찝어야 되는 반면에,

인라인 커플러 방식은 RJ45 랜케이블을 그대로 사용할 수 있고 유지보수도 휠씬 편리해 보였다.











모든 디바이스들이 그러하듯이 실제 설치를 하면 불량을 찾기가 매우 어려워,

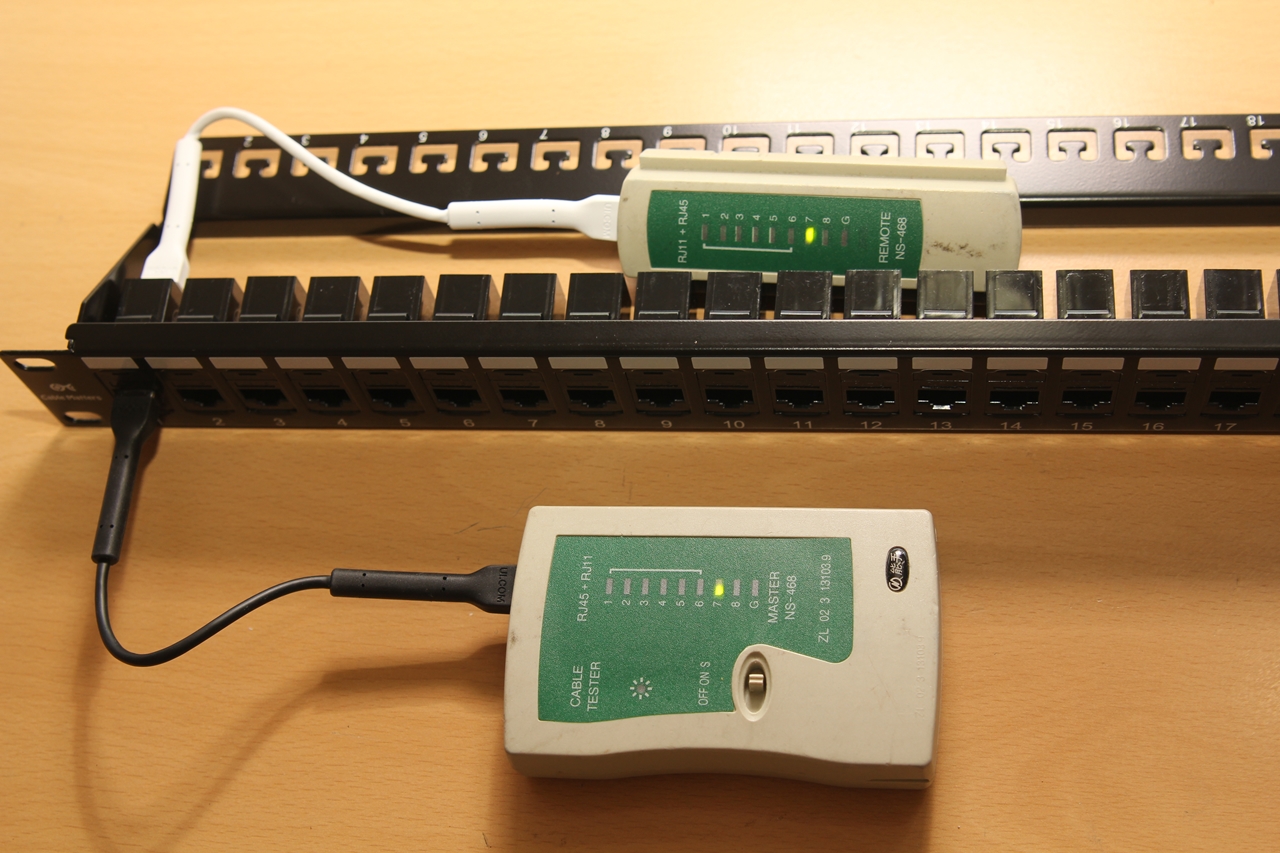

사전에 48개 인라인 커플러들을 랜테스터기로 하나하나 시험을 하고서,

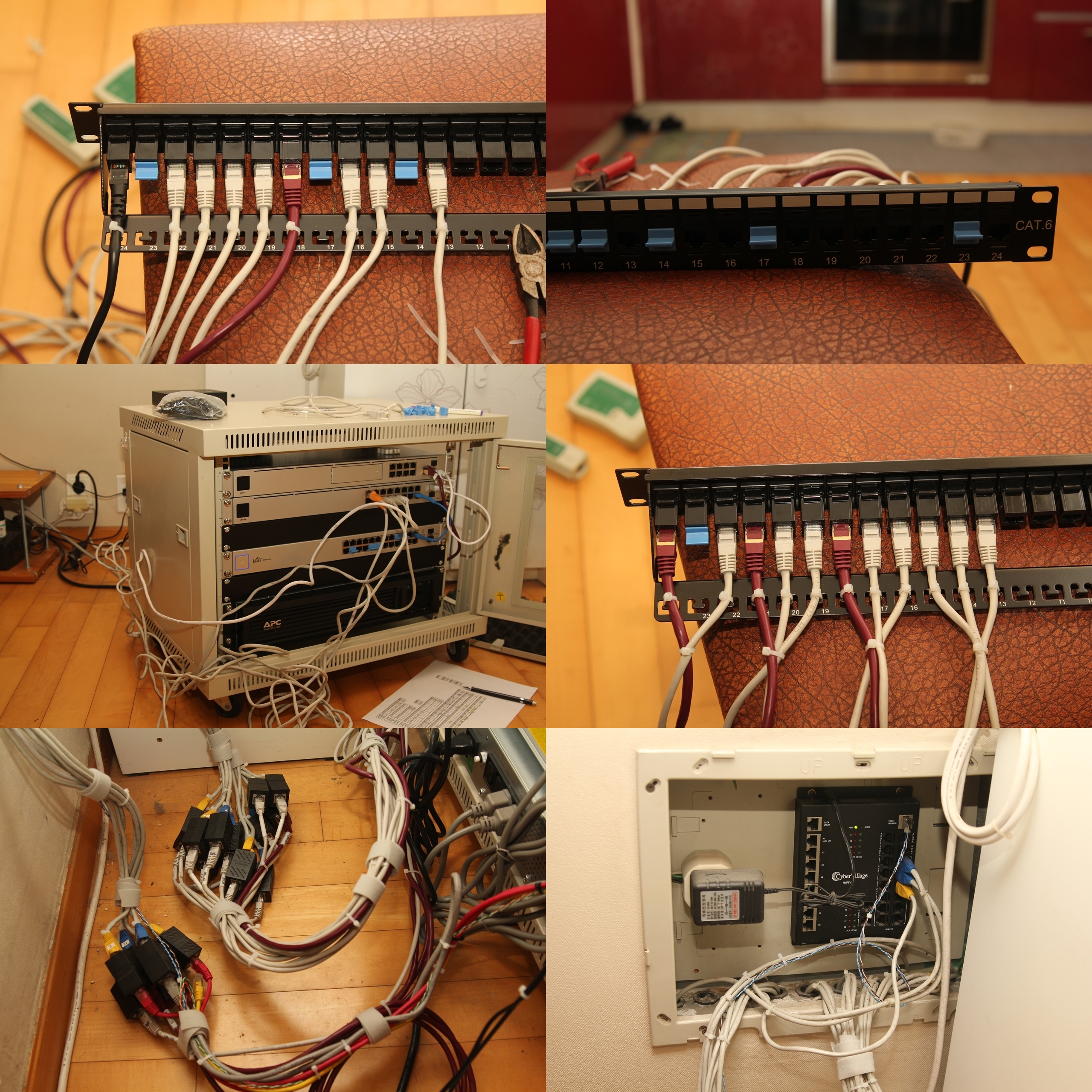

저녁 식사후 9시경부터 패치 패널 설치 작업을 시작했는데,

모든 작업후 케이블 정리와 청소까지 마쳤더니 새벽 1시가 되었더라.ㅠㅠ











허브랙의 패치 패널이 네트워크의 성능과는 아무런 관계가 없지만,

유지보수 편리성과 허브랙 온도 하락으로 나름 만족스러운 프로젝트였다.
